        刀具檢測儀

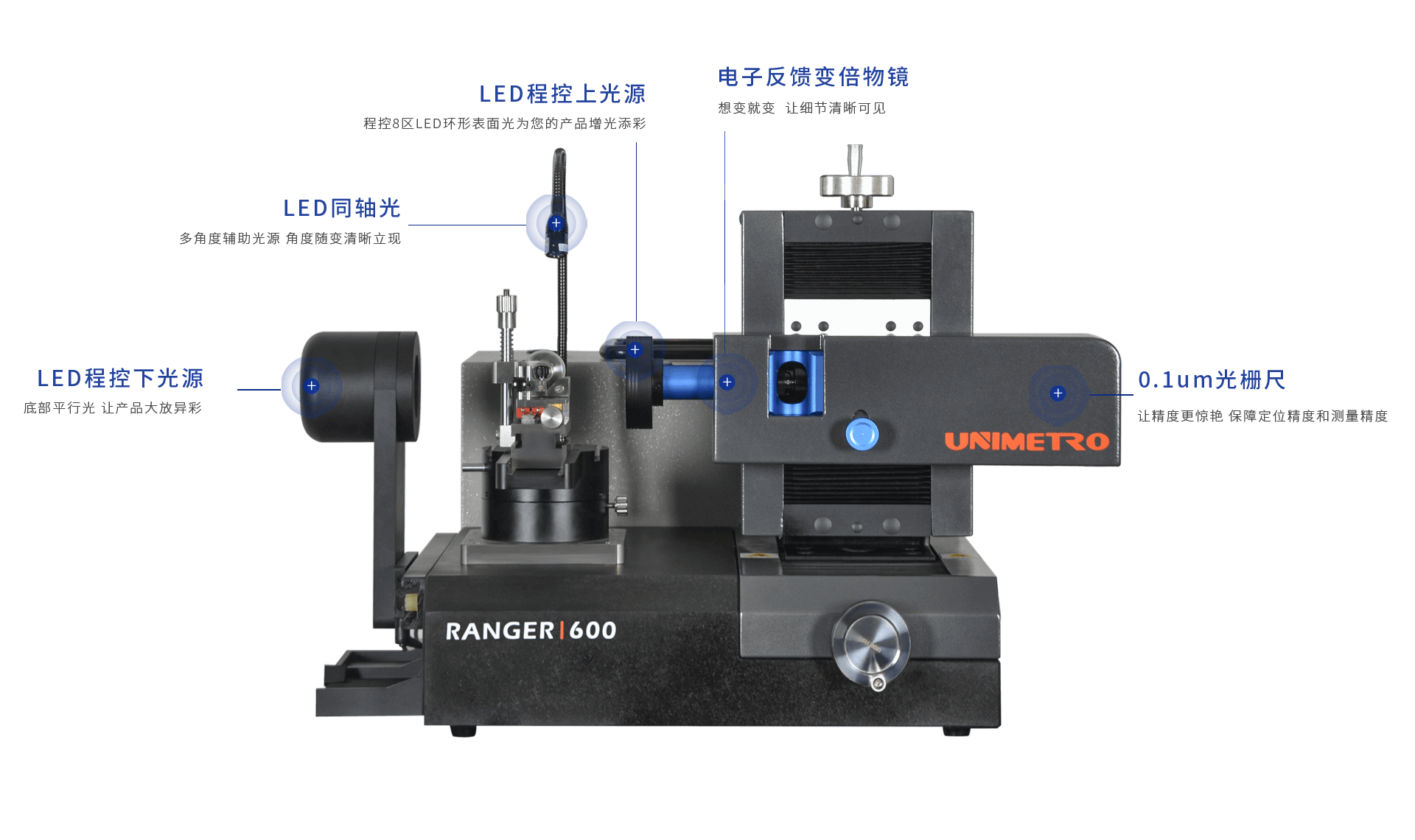

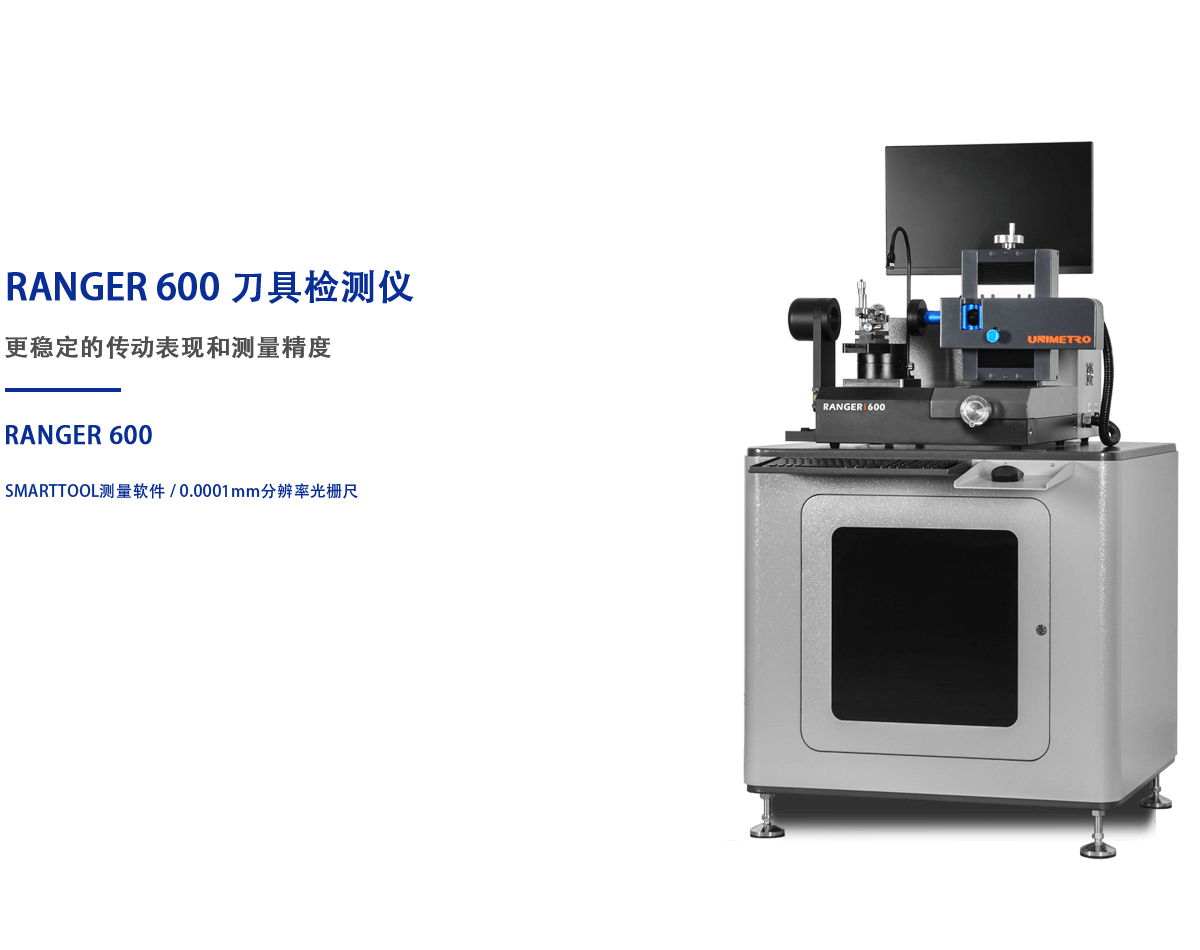

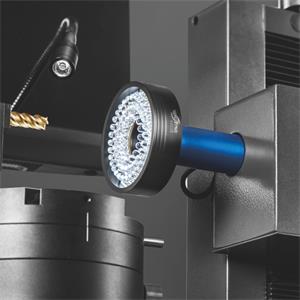

        UNIMETRO RANGER600 刀具測量系統是專門為測量各種銑刀、鉆頭等刀具設計的精密測量系統，其緊湊的設計和穩定的結構讓RANGER600可以直接在生產現場或檢測室里使用。無論是單獨元素的判斷，如外部輪廓或角度等，或者是對復雜刀具曲線的全局幾何測量，RANGER600都能提供完善快捷的測量功能。刀具測量?jī)x精密的花崗石機座，橋式結構，包括高度（Z軸）調整裝置；高精度測臺：采用穩定的整體式花崗巖制造，氣浮導軌；三軸金屬光柵，數顯精度0.1μm；高分辨率CCD B/W攝像機；環形LED表面光源；三軸CNC伺服電機控制系統；高配置的控制和測量計算機；正版Windows XP操作系統；高精度1x大工作間距遠焦平場物鏡；3D測量及數據處理軟件SAPHIR基礎功能；


        刀具檢測儀


















        刀具檢測儀















        軟件操作



        軟硬兼顧如虎添翼，搭配配備強大的SMARTOOL測量軟件，無論是單獨元素的判斷或者是對復雜刀具曲線的全局幾何測量都能提供完善快捷的測量






















        技術參數










        項目



						RANGER 600


						X軸行程

						80

						Y軸行程
        60

						Z軸測量范圍

 					60
        最大刀具直徑



						2.5
        最大刀具長度



						300
        工作距離
        90mm
        鏡頭系統
        0.7X-4.5X變倍鏡頭
        攝像機
        200萬像素高清相機/500萬像素高清相機（選配）
        光柵尺分辨率
        0.0001mm
        放大倍率
        12.6X~79.2X/25.2X~158.4X(選配)
        可視范圍
        27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm（選配）
        測量精度
        X~Y,(2.5+L/100)μm,L為測量長度
        電腦系統
        一體機電腦，Windows10操作系統，24寸顯示器
        光源系統
        軟控8分區LED環形表面光，軟控下光源和多角度輔助光源
        輸入文件格式
        DXF
        輸出文件格式
        EXCEL,DXF















        配件展示

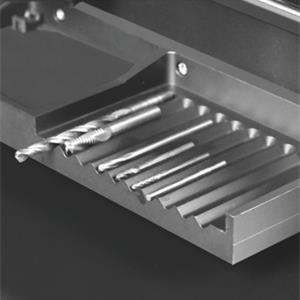

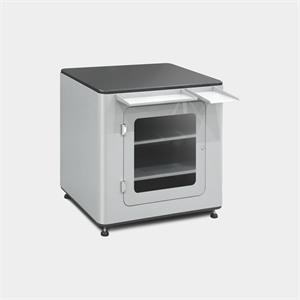

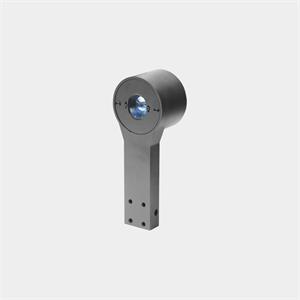

        小配件大用途   個性選配讓設備更出眾














        技術手冊下載

        相關技術手冊下載



                        RANGER刀具檢測儀中文版.pdf
